COMPONENTES DE UNA RED
Una red de computadoras está conectada tanto por hardware como por software. El hardware incluye tanto las tarjetas de interfaz de red como los cables que las unen, y el software incluye los controladores (programas que se utilizan para gestionar los dispositivos y el sistema operativo de red que gestiona la red. A continuación se listan los componentes.
Una red de computadoras está conectada tanto por hardware como por software. El hardware incluye tanto las tarjetas de interfaz de red como los cables que las unen, y el software incluye los controladores (programas que se utilizan para gestionar los dispositivos y el sistema operativo de red que gestiona la red. A continuación se listan los componentes.
- Estaciones de trabajo
- Placas de interfaz
- Recursos periféricos y compartidos
- Placas de interfaz
- Recursos periféricos y compartidos
Servidor
Este ejecuta el sistema operativo de red y ofrece los servicios de red a las estaciones de trabajo. Estaciones de trabajo: Cuando una computadora se conecta a una red, la primera se convierte en un nodo de la última y se puede tratar como una estación de trabajo o cliente. Las estaciones de trabajos pueden ser computadoras personales con el DOS, Macintosh, Uníx, OS/2 o estaciones de trabajos sin discos.
Este ejecuta el sistema operativo de red y ofrece los servicios de red a las estaciones de trabajo. Estaciones de trabajo: Cuando una computadora se conecta a una red, la primera se convierte en un nodo de la última y se puede tratar como una estación de trabajo o cliente. Las estaciones de trabajos pueden ser computadoras personales con el DOS, Macintosh, Uníx, OS/2 o estaciones de trabajos sin discos.
Toda computadora que se conecta a una red necesita de una tarjeta de interfaz de red que soporte un esquema de red específico, como Ethernet, Arcnet o Token Ring. El cable de red se conectará a la parte trasera de la tarjeta.
El sistema de la red está constituido por el cable utilizado para conectar entre sí el servidor y las estaciones de trabajo.
Entre los recursos compartidos se incluyen los dispositivos de almacenamiento ligado al servidor, las unidades de discos ópticos, las impresoras, los trazadores y el resto de equipos que puedan ser utilizados por cualquiera en la red.
Para realizar la conexión con una red son necesarias las tarjetas de interfaz de red y el cable (a menos que se utilice un sistema de comunicación sin cable). Existen distintos tipos de tarjetas de interfaz y de esquemas de cableados.
Hay tarjetas de interfaz de red disponibles de diversos fabricantes. Se pueden elegir entre distintos tipos, según se desee configurar o cablear la red. Los tres tipos más usuales son ArcNet, Ethernet y Token Ring. Las diferencias entre estos tipos más usuales de red se encuentran en el método y velocidad de comunicación, así como el precio. En los primeros tiempos de la informática en red (hace unos dos o tres años) el cableado estaba mas estandarizado que ahora. Arnet y Ethernet usaban cable coaxial y Token Ring usaba par trenzado. Actualmente se pueden adquirir tarjetas de interfaz de red que admitan diversos medios, lo que hace mucho más fácil la planificación y configuración de las redes. En la actualidad las decisiones se toman en función del costo, distancia del cableado y topología.
SOFTWARE PARA REDES
Se requiere un sistema operativo de redes para cada red. Permite que las PCs y los demás dispositivos conectados envíen y reciban información. El software del sistema operativo de redes puede variar desde el más simple hasta el más sólido. Las características de las redes peer-to-peer son compatibles con Windows 95, Artisoft LANtastic y el sistema operativo Macintosh. La configuración de las redes cliente-servidor requiere sistemas operativos más sofisticados, como por ejemplo Novell NetWare o Windows NT Server.
Se requiere un sistema operativo de redes para cada red. Permite que las PCs y los demás dispositivos conectados envíen y reciban información. El software del sistema operativo de redes puede variar desde el más simple hasta el más sólido. Las características de las redes peer-to-peer son compatibles con Windows 95, Artisoft LANtastic y el sistema operativo Macintosh. La configuración de las redes cliente-servidor requiere sistemas operativos más sofisticados, como por ejemplo Novell NetWare o Windows NT Server.
Los protocolos de comunicación son las reglas y procedimientos utilizados en una red para establecer la comunicación entre los nodos que disponen de acceso a la red. Los protocolos gestionan dos niveles de comunicación distintos. Las reglas de alto nivel definen como se comunican las aplicaciones, mientras que las de bajo nivel definen como se transmiten las señales por el cable.
En el campo de las redes informáticas, los protocolos se pueden dividir en varias categorías. Una de las clasificaciones más estudiadas es la OSI.
Según la clasificación OSI, la comunicación de varios dispositivos ETD se puede estudiar dividiéndola en 7 niveles, que son expuestos desde su nivel más alto hasta el más bajo:
| Nivel | Nombre | Categoría |
|---|---|---|
| Capa 7 | Nivel de aplicación | Aplicación |
| Capa 6 | Nivel de presentación | |
| Capa 5 | Nivel de sesión | |
| Capa 4 | Nivel de transporte | |
| Capa 3 | Nivel de red | Transporte de datos |
| Capa 2 | Nivel de enlace de datos | |
| Capa 1 | Nivel físico |
Ejemplos de protocolos de red
- Capa 1: Nivel físico
- Cable coaxial o UTP categoría 5, categoría 5e, categoría 6, categoría 6a Cable de fibra óptica, Cable de par trenzado, Microondas, Radio, RS-232.
- Capa 2: Nivel de enlace de datos
- ARP, RARP, Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI, ATM, HDLC.,cdp
- Capa 4: Nivel de transporte
- Capa 5: Nivel de sesión
- Capa 6: Nivel de presentación
- Capa 7: Nivel de aplicación
TIPOS DE REDES
REDES DE ÁREA LOCAL: las redes de área local (local area networks ) llevan mensajes a velocidades relativamente grande entre computadores conectados a un único medio de comunicaciones : un cable de par trenzado. Un cable coaxial o una fibra óptica. Un segmento es una sección de cable que da servicio y que puede tener varios computadores conectados, el ancho de banda del mismo se reparte entre dichas computadores. Las redes de área local mayores están compuestas por varios segmentos interconectados por conmutadores(switches) o concentradores(hubs. El ancho de banda total del sistema es grande y la latencia pequeña, salvo cuando el tráfico es muy alto.
REDES DE ÁREA METROPOLITANA: las redes de área metropolitana (metropolitan area networks)se basan en el gran ancho de banda de las cableadas de cobre y fibra óptica recientemente instalados para la transmisión de videos, voz, y otro tipo de datos. Varias han sido las tecnologías utilizadas para implementar el encaminamiento en las redes LAN, desde Ethernet hasta ATM. IEEE ha publicado la especificación 802.6[IEEE 1994], diseñado expresamente para satisfacer las necesidades de las redes WAN. Las conexiones de línea de suscripción digital ,DLS( digital subscribe line) y los MODEM de cable son un ejemplo de esto. DSL utiliza generalmente conmutadores digitales sobre par trenzado a velocidades entre 0.25 y 6.0 Mbps; la utilización de este par trenzado para las conexiones limita la distancia al conmutador a 1.5 kilómetros . una conexión de MODEM por cable utiliza una señalización análoga sobre el cable coaxil de televisión para conseguir velocidades de 1.5 Mbps con un alcance superior que DSL.
REDES INALÁMBRICAS: la conexión de los dispositivos portátiles y de mano necesitan redes de comunicaciones inalámbricas(wireless networks). Algunos de ellos son la IEEE802.11(wave lan) son verdaderas redes LAN inalámbricas (wireless local área networks;WLAN) diseñados para ser utilizados en vez de los LAN . También se encuentran las redes de area personal inalámbricas, incluida la red europea mediante el Sistema Global para Comunicaciones Moviles, GSM( global system for mobile communication). En los Estados Unidos , la mayoría de los teléfonos móviles están actualmente basados en la análoga red de radio celular AMPS, sobre la cual se encuentra la red digital de comunicaciones de Paquetes de Datos Digitales Celular, CDPD( Cellular Digital Packet Data).
Dado el restringido ancho de banda disponible y las otras limitaciones de los conjuntos de protocolos llamados Protocolos de Aplicación Inalámbrica WAP(Wireless Aplication Protocol)
TALLER 2 ALUMNOS
curso : 6-3
curso : 6-3
ELABORE UN MAIL EN EL CUAL DESARROLLE EL SGTE TALLER :
Nota: al finalizar lo enviar al mail del profesor jorgetobarccc@gmail.com, asunto taller 2, en el asunto escriba los apellidos de los participantes.
Nota: al finalizar lo enviar al mail del profesor jorgetobarccc@gmail.com, asunto taller 2, en el asunto escriba los apellidos de los participantes.
DESCRIBA LOS CONCEPTO DE LOS SGTES TERMINOS:
- ISP
- IP
- DOMINIO DE RED
- RED LAN
- RED WAN
- RED MAN
DESCRIBA LOS CONCEPTOS DE LOS SGTES DISPOSITIVOS DE COMUNICACION, INDICANDO SU FUNCION PRINCIPAL.
- Conmutador, o switch,
- Enrutador, o router,
- Puente de red, o bridge

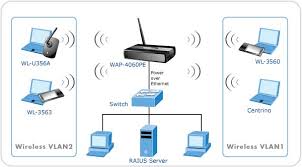

EN EL SGTE GRAFICO ó ESQUEMA DE CONEXION DE RED, EXPLIQUE:
- DESCRIBA LOS NOMBRES DE TODOS LOS DISPOSITIVOS QUE SE CONECTAN A LA RED.
- DESCRIBA CUANTOS TIPOS DE CONEXION APARECEN EN ESTA RED.
